IOP-2固件升級方法
智能操作面板IOP-2是一款功能強大且易于使用的操作面板. 不論是對入門級人員還是對驅動專家， IOP-2 均能提供有力的支持。借助具有中央傳感器控制區域的薄膜鍵盤、對比明顯的彩色顯示屏、菜單導航以及應用向?qū)В軌蚝喕?qū)動的調試。其通過高亮突出顯示參數，并且提供解釋性的幫助文本和參數篩選，因此無需打印參數列表即可執行驅動調試。

<圖1 IOP-2智能操作面板>

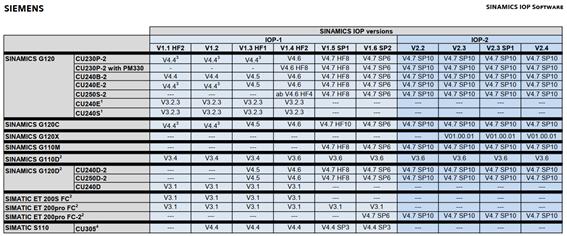

IOP-2面板與支持的控制單元或變頻器的兼容性列表如下：

<圖2 IOP-2面板兼容性>

上述兼容性列表會實時更新，請從下面鏈接查詢最新版本：

https://support.industry.siemens.com/cs/ww/en/view/67273266

 為了擴展功能或要升級 IOP-2 固件，應執行以下操作步驟：

1、通過 USB 接口，將 IOP-2 連接到 PC 中。

<圖3 IOP-2背部>

注意！在連接 IOP-2 時務必使用電腦內置 USB 端口，不要使用電腦外接的 USB 端口（比如筆記本電腦端口復制器上的 USB 端口，外接式 USB 集線器的 USB 端口以及臺式電腦前面板 USB 接口）

2.         IOP-2 將自動轉入“大容量存儲器”模式。

<圖4 IOP-2轉為存儲模式>

3. 在電腦中打開文件資源管理器。

4. 瀏覽到 IOP-2 文件夾（可移除存儲器）。

注意：如有需要請在所連接的電腦上備份數據（例如 readme、參數記錄）。

5. 格式化 IOP-2。將分配單元的大小設置為 2048 字節。

6. 通過以下鏈接，轉至服務與支持網站。

https://support.industry.siemens.com/cs/ww/en/view/67273266

7. 將含有 IOP-2 最新固件的 zip 文件下載并解壓到電腦的某個文件夾下。

8. 將下載的文件從電腦上直接復制到 IOP-2 文件夾下（復制過程約 6 分鐘）。

<圖5 復制升級文件>

9. 復制完成后，需等待約 5 秒鐘時間，然后將 IOP-2 從 USB 端口斷開。此時，新固件已配置在 IOP-2上，可將 IOP-2 連接至 SINAMICS G 系列變頻器。

10. SINAMICS G 系列變頻器上電之后，IOP-2 將自動執行升級操作。
